PLOTTRANSPARENCYOVERRIDE Nedir? 0 ve 1 Farkı
AutoCAD’de şeffaflık ve çıktı ayarlarıyla uğraşırken karşıma çıkan sistem değişkenlerinden biri PLOTTRANSPARENCYOVERRIDE oldu.

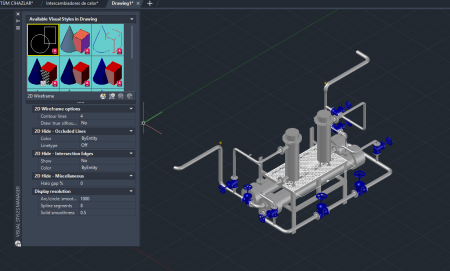

Ben bu ayarı özellikle AutoCAD 2027’de 3D nesneleri PNG olarak dışa aktarırken yaşadığım bir sorunu araştırırken fark ettim.
İlk bakışta komutun aldığı 0 ve 1 değerleri bir açma-kapatma ayarı gibi görünebilir. Ancak PLOTTRANSPARENCYOVERRIDE bundan biraz farklı çalışıyor.
Üstelik bu sistem değişkeni sadece 0 ve 1 değerlerini kullanmıyor. 2 değeri de bulunuyor.
Peki PLOTTRANSPARENCYOVERRIDE nedir, 0 ve 1 arasındaki fark nedir ve 2 değeri ne işe yarar?
PLOTTRANSPARENCYOVERRIDE Nedir?
PLOTTRANSPARENCYOVERRIDE, AutoCAD’de nesne şeffaflığının Plot yani çıktı alma işlemi sırasında kullanılıp kullanılmayacağını kontrol eden bir sistem değişkenidir.
Basit şekilde anlatmak gerekirse AutoCAD’e şu konuda nasıl davranacağını söyler:
“Çizimdeki nesne şeffaflıklarını çıktıya yansıtmalı mıyım?”
Bu değişkenin üç farklı değeri vardır:
0= Nesne şeffaflıklarını çıktıda kullanma.1= Page Setup veya Plot ekranındaki ayarı kullan.2= Nesne şeffaflıklarını çıktıda kullan.
Varsayılan değer 1 olarak tanımlanmıştır.
PLOTTRANSPARENCYOVERRIDE 0 Ne Demek?
PLOTTRANSPARENCYOVERRIDE değeri 0 olduğunda AutoCAD nesne şeffaflığını Plot çıktısına uygulamaz.
Yani çizimde bir Hatch, Layer veya nesne üzerinde Transparency değeri kullanılmış olsa bile bu şeffaflık çıktıda dikkate alınmaz.
Örneğin komut satırına:
PLOTTRANSPARENCYOVERRIDE
yazıp Enter tuşuna bastıktan sonra:
0
değerini girerseniz nesne şeffaflığının Plot çıktısında kullanılmasını kapatmış olursunuz.
Buradaki önemli nokta şudur:
0 değeri Plot ekranındaki Plot transparency seçeneğini geçersiz kılar.
Yani Plot Transparency seçili olsa bile PLOTTRANSPARENCYOVERRIDE değeri 0 ise nesne şeffaflıkları çıktıda kullanılmaz.
PLOTTRANSPARENCYOVERRIDE 1 Ne Demek?
PLOTTRANSPARENCYOVERRIDE değeri 1 olduğunda AutoCAD, Page Setup veya Plot ekranındaki şeffaflık ayarını kullanır.
Bu aynı zamanda değişkenin varsayılan değeridir.
Örneğin:
PLOTTRANSPARENCYOVERRIDE = 1
ise AutoCAD Plot ekranındaki:
Plot transparency
seçeneğini kontrol eder.
Plot Transparency aktifse nesne şeffaflıkları çıktıya uygulanır.
Plot Transparency kapalıysa nesne şeffaflıkları çıktıya uygulanmaz.
Yani 1 değeri AutoCAD’in Plot ekranındaki ayara göre hareket etmesini sağlar.
PLOTTRANSPARENCYOVERRIDE 0 ve 1 Farkı Nedir?
0 ve 1 arasındaki temel fark Plot Transparency ayarının dikkate alınıp alınmamasıdır.
Değer 0 Olduğunda
AutoCAD nesne şeffaflıklarını çıktıda kullanmaz.
Plot ekranındaki Plot Transparency ayarı geçersiz kılınır.
Değer 1 Olduğunda
AutoCAD Plot veya Page Setup ekranındaki şeffaflık ayarını kullanır.
Plot Transparency seçiliyse şeffaflık çıktıya uygulanır.
Seçili değilse uygulanmaz.
Kısaca:
0 = Şeffaflık çıktıda kapalı.
1 = Plot ekranındaki ayara göre davran.
PLOTTRANSPARENCYOVERRIDE 2 Ne İşe Yarar?
Bu komutla ilgili araştırma yaparken benim de dikkatimi çeken noktalardan biri 2 değeriydi.
PLOTTRANSPARENCYOVERRIDE değeri 2 olduğunda AutoCAD nesne şeffaflıklarını çıktıda kullanır.
Aynı 0 değerinde olduğu gibi 2 değeri de Plot ekranındaki Plot Transparency ayarını geçersiz kılar.
Ancak davranışı tam tersidir.
0 şeffaflığı zorla kapatır.
2 ise şeffaflığı zorla açar.
Yani:
PLOTTRANSPARENCYOVERRIDE = 2
kullanıldığında nesne şeffaflıkları Plot çıktısında işlenir.
0, 1 ve 2 Arasındaki Fark
PLOTTRANSPARENCYOVERRIDE değerlerini en basit şekilde şu şekilde özetleyebilirim:
| Değer | Görevi |
|---|---|
| 0 | Nesne şeffaflığını çıktıda kullanmaz |
| 1 | Plot veya Page Setup ayarını kullanır |
| 2 | Nesne şeffaflığını çıktıda kullanır |
Benim için en kolay hatırlama yöntemi şu:
0 = Kapalı
1 = AutoCAD Plot ayarına bırak
2 = Zorla açık
PLOTTRANSPARENCYOVERRIDE Değeri Nasıl Kontrol Edilir?
Mevcut değeri kontrol etmek için AutoCAD komut satırına:
PLOTTRANSPARENCYOVERRIDE
yazın.
Enter tuşuna basın.
Komut satırında mevcut değer görüntülenecektir.
Örneğin:
<1>
görüyorsanız mevcut değer 1’dir.
Yeni bir değer girmek istiyorsanız:
0
1
veya:
2
yazıp Enter tuşuna basabilirsiniz.
Hangi Değeri Kullanmalıyım?
Normal AutoCAD kullanımı için 1 değerini kullanmak daha mantıklıdır.
Çünkü bu durumda şeffaflık ayarını Plot ekranından kontrol edebilirsiniz.
Yani:
PLOTTRANSPARENCYOVERRIDE = 1
değerini kullanıp CTRL + P ile Plot ekranını açabilirsiniz.
Daha sonra Plot options bölümündeki:
Plot transparency
seçeneğini ihtiyacınıza göre açıp kapatabilirsiniz.
Şeffaflıkların kesinlikle çıktıya uygulanmasını istiyorsanız 2 değerini deneyebilirsiniz.
Şeffaflıkların çıktıda kullanılmasını istemiyorsanız 0 değerini kullanabilirsiniz.
Neden Varsayılan Değer 1?
PLOTTRANSPARENCYOVERRIDE sistem değişkeninin varsayılan değeri 1 olarak tanımlanmıştır.
Bunun nedeni şeffaflık davranışının Plot veya Page Setup ayarlarından yönetilebilmesidir.
Ayrıca şeffaflıkların Plot işleminde kullanılması çıktı performansını etkileyebilir.
Bu nedenle normal kullanımda değeri 1 bırakıp Plot Transparency seçeneğini çıktı sırasında yönetmek daha kontrollü bir yöntemdir.
Plot Transparency ile PLOTTRANSPARENCYOVERRIDE Aynı Şey mi?
Hayır.
Ben ilk başta bu iki ayarın doğrudan aynı şeyi kontrol ettiğini düşünmüştüm.
Ancak aralarında önemli bir fark var.
Plot Transparency, Plot ekranında bulunan çıktı seçeneğidir.
PLOTTRANSPARENCYOVERRIDE ise bu ayarın nasıl değerlendirileceğini kontrol eden sistem değişkenidir.
Örneğin:
PLOTTRANSPARENCYOVERRIDE = 1
ise Plot Transparency seçeneği dikkate alınır.
Ancak:
PLOTTRANSPARENCYOVERRIDE = 0
veya:
PLOTTRANSPARENCYOVERRIDE = 2
kullanıldığında Plot ekranındaki şeffaflık seçeneği geçersiz kılınır.
Bu nedenle Plot Transparency seçeneğini değiştirdiğiniz halde çıktıda hiçbir fark oluşmuyorsa PLOTTRANSPARENCYOVERRIDE değerini kontrol etmek faydalı olabilir.
PNG Arka Plan Şeffaflığı ile Aynı Şey Değil
Burada özellikle önemli bir detayı belirtmek gerekiyor.
PLOTTRANSPARENCYOVERRIDE doğrudan:
“PNG arka planını şeffaf yap”
komutu değildir.
Bu sistem değişkeni nesnelerin Transparency yani şeffaflık değerlerinin Plot çıktısında kullanılıp kullanılmayacağını kontrol eder.
PNG dosyasının arka plan şeffaflığı farklı bir çıktı davranışıdır.
Ben AutoCAD 2027’de PNG çıktısı alırken yaşadığım beyaz arka plan sorununu araştırırken bu değişkeni kontrol ettim ve kendi projemde değeri 0 yaptıktan sonra aldığım çıktıda sorun düzeldi.
Ancak teknik olarak PLOTTRANSPARENCYOVERRIDE sistem değişkeninin temel görevi PNG arka planını transparan yapmak değil, nesne şeffaflıklarının Plot işleminde kullanılıp kullanılmayacağını kontrol etmektir.
Bu ayrımı bilmek önemli.
Sonuç
PLOTTRANSPARENCYOVERRIDE, AutoCAD’de nesne şeffaflıklarının çıktı sırasında nasıl işleneceğini kontrol eden bir sistem değişkenidir.
Kısaca:
0 = Nesne şeffaflığını çıktıda kullanma.
1 = Plot veya Page Setup ayarını kullan.
2 = Nesne şeffaflığını çıktıda kullan.
Normal kullanımda varsayılan değer olan 1 kullanılabilir.
Plot Transparency ayarını değiştirdiğiniz halde şeffaflık çıktıya yansımıyorsa PLOTTRANSPARENCYOVERRIDE değerini kontrol etmenizi öneririm.
Ben bu sistem değişkenini AutoCAD 2027’de PNG çıktı sorunu yaşarken fark ettim. Özellikle farklı DWG projelerinde Plot ayarları farklı davranıyorsa kontrol edilmesi gereken değişkenlerden biri olduğunu düşünüyorum.
